Substituindo um Cartucho FINE

Quando ocorrem avisos de cuidado ou erros sobre tinta restante, o código de erro aparecerá no LCD para informar o erro. Neste estado, a impressora não pode imprimir ou digitalizar. Verifique o código de erro e execute a ação apropriada.

Ao usar a impressora, a periferia do slot de saída do papel poderá ficar sujo com tinta.

Antes de substituir o Cartucho FINE, limpe a periferia do slot de saída do papel.

Procedimento de Substituição

Quando você precisar substituir um cartucho FINE, siga o procedimento abaixo.

Assista ao filme

Importante

  • Não toque nos contatos elétricos (A) ou no ejetor da cabeça de impressão (B) em um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.

  • Ao remover um cartucho FINE, substitua-o imediatamente. Não deixe a impressora sem o cartucho FINE.

  • Use um novo cartucho FINE para substituí-lo. A instalação de um cartuchos FINE usado pode entupir os ejetores.

    Além disso, com um cartucho FINE desse tipo, a impressora não poderá informar quando será preciso substituir o cartucho FINE corretamente.

Nota

  • Para o Windows, se acabar a tinta de um cartucho FINE, será possível imprimir com cartucho FINE colorido ou preto, na tinta que restar, somente por um tempo.

    Para obter informações sobre como definir essa configuração, consulte abaixo.

  • A tinta colorida pode ser consumida, mesmo ao imprimir um documento em preto e branco ou ao especificar impressão em preto e branco.

    As tintas coloridas e preta são consumidas na limpeza padrão e na limpeza profunda da cabeça de impressão, o que pode ser necessário para manter o desempenho da impressora. Quando acabar a tinta, substitua o cartucho FINE por um novo imediatamente.

  1. Verifique se a impressora está ligada.

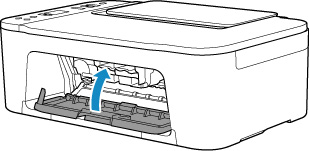

  2. Retraia a bandeja de saída de papel e também a extensão da bandeja de saída.

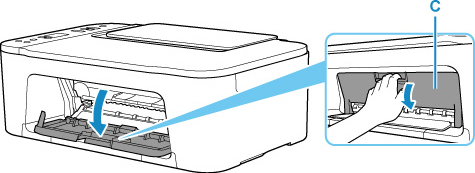

  3. Abra a tampa (C).

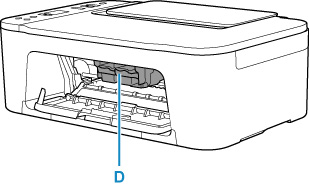

    O suporte do cartucho FINE (D) é movido para a posição de substituição.

    Cuidado

    • Não segure o suporte do cartucho FINE para pará-lo ou movimentá-lo à força. Não toque o suporte do cartucho FINE até sua parada completa.

    Importante

    • Não toque nas peças metálicas ou em outras peças no interior da impressora.

  4. Remova o cartucho FINE vazio.

    1. Empurre para baixo a alavanca de bloqueio do cartucho de tinta (E) do cartucho FINE vazio até ele encaixar.

    2. Remova o cartucho FINE (F).

  5. Prepare um novo cartucho FINE.

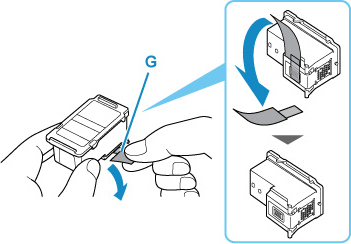

    1. Tire um cartucho FINE novo da embalagem e remova a fita de proteção laranja (G) delicadamente.

    Importante

    • Não toque nos contatos elétricos ou no ejetor da cabeça de impressão de um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.

  6. Instale o cartucho FINE.

    1. Insira o novo cartucho FINE diretamente no suporte do cartucho FINE até que ele toque a parte traseira.

      O cartucho FINE colorido deve ser instalado no slot esquerdo e o cartucho FINE preto deve ser instalado no slot direito.

      Importante

      • Insira o cartucho FINE delicadamente de forma que ele não atinja os contatos elétricos do suporte do cartucho FINE.

    2. Empurre a alavanca de bloqueio do cartucho de tinta para cima até ela encaixar.

      O cartucho FINE será travado.

    Importante

    • Verifique se os cartuchos FINE estão instalados corretamente.

  7. Feche a tampa.

    Nota

  8. Ajuste a posição da cabeça de impressão.

    Depois de substituir o cartucho FINE, alinhe a cabeça de impressão.
